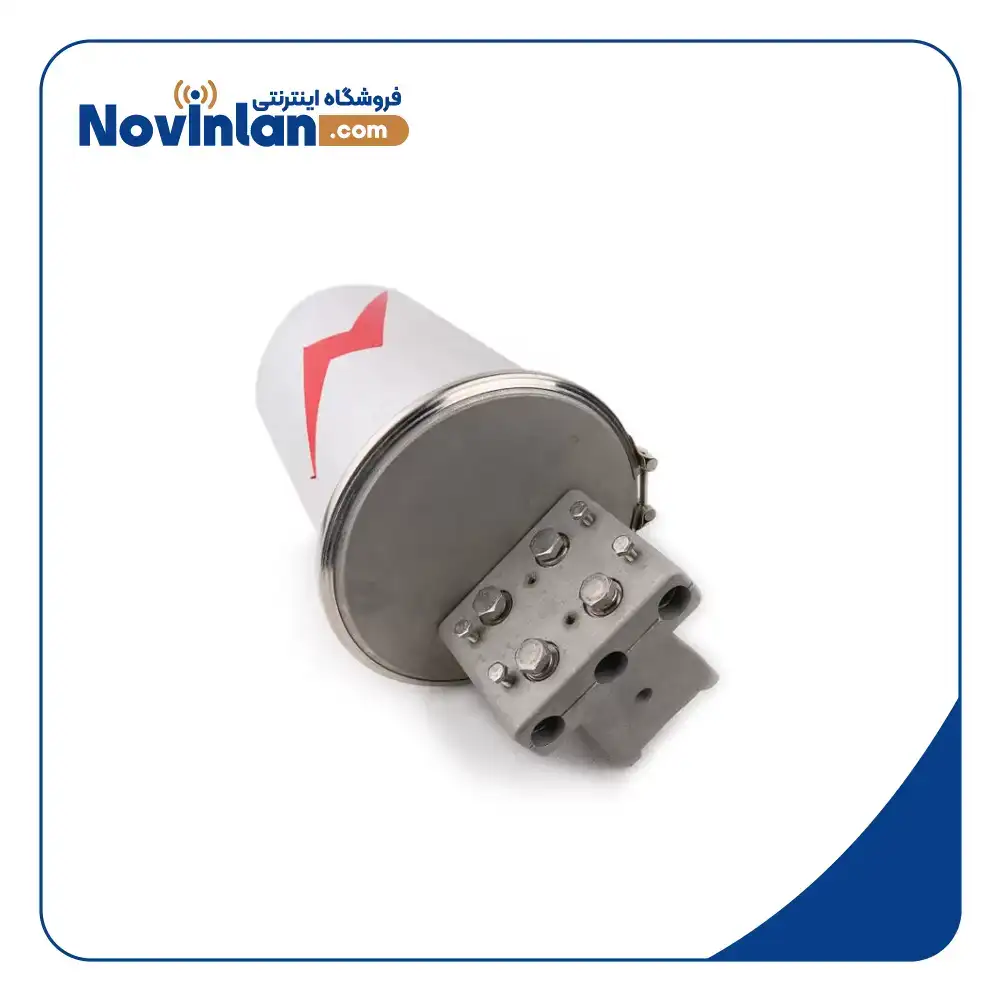

🧩 مفصل فیبر نوری OPGW هوایی | محافظت مطمئن از اتصالات نوری در خطوط انتقال برق

🔍 معرفی مفصل فیبر نوری OPGW

مفصل فیبر نوری OPGW (Optical Ground Wire) نوعی محفظه‌ی مقاوم و تخصصی است که برای اتصال، انشعاب و حفاظت از فیبرهای نوری تعبیه‌شده در کابل‌های گارد خطوط انتقال برق فشار قوی طراحی شده است. این مفصل در پروژه‌های انتقال داده و انرژی هم‌زمان مورد استفاده قرار می‌گیرد و یکی از حیاتی‌ترین تجهیزات در شبکه‌های مخابراتی و قدرتی (Power Communication) محسوب می‌شود.

کابل‌های OPGW معمولاً در بالاترین نقطه‌ی دکل‌های برق نصب می‌شوند و علاوه بر نقش محافظ در برابر صاعقه، مسیر انتقال فیبر نوری را نیز فراهم می‌کنند. بنابراین مفصل OPGW وظیفه دارد اتصالات فیوژن بین تارهای فیبر را در شرایط سخت محیطی به‌صورت کاملاً ایمن محافظت کند.

⚙️ ویژگی‌ها و ساختار مفصل OPGW

مفصل OPGW هوایی از نظر طراحی، ساختار و عملکرد با مفصل‌های معمولی فیبر نوری تفاوت دارد. این مفصل‌ها باید در ارتفاع زیاد و روی دکل‌های برق نصب شوند و در برابر تنش مکانیکی و شرایط جوی بسیار مقاوم باشند.

برخی از ویژگی‌های فنی و کلیدی مفصل‌های OPGW عبارت‌اند از:

• 🔩 جنس بدنه: آلومینیوم یا فولاد ضدزنگ با پوشش ضد خوردگی

• 💧 مقاومت بالا در برابر رطوبت و نفوذ گرد و غبار (دارای درجه حفاظت IP68)

• 🌡️ تحمل دمای بالا و تغییرات دمایی شدید

• ⚡ ایزولاسیون الکتریکی مناسب جهت جلوگیری از تخلیه الکتریکی در خطوط برق

• 🧳 دارای نگهدارنده و سینی مخصوص برای تارهای نوری

• 🧰 قابلیت باز و بسته شدن آسان برای تعمیرات دوره‌ای یا ارتقا

🛰️ کاربردهای مفصل فیبر نوری OPGW هوایی

مفصل OPGW به‌طور گسترده در زیرساخت‌های ارتباطی مبتنی بر خطوط انتقال نیرو استفاده می‌شود. برخی از کاربردهای اصلی این محصول عبارت‌اند از:

1. ⚡ اتصال فیبرهای نوری بین دو بخش از کابل OPGW

2. 🏗️ ایجاد انشعاب در مسیر کابل برای دسترسی به ایستگاه‌ها یا مراکز کنترل

3. 🛰️ حفاظت از فیوژن فیبر در نقاط انتقال یا تغییر مسیر

4. 🌉 استفاده در شبکه‌های برق فشار قوی و فوق‌توزیع

5. 🏢 کاربرد در پروژه‌های مخابراتی وابسته به خطوط انتقال نیرو (Power Telecom Integration)

🧠 نحوه عملکرد مفصل OPGW

در پروژه‌های برق و مخابرات، اتصال فیبرهای نوری در کابل‌های OPGW با استفاده از دستگاه فیوژن اسپلایسر انجام می‌شود. پس از اتصال تارها، محل فیوژن درون کاور محافظ حرارتی قرار گرفته و سپس داخل سینی مخصوص مفصل چیدمان می‌شود.

سپس مفصل به‌صورت کاملاً آب‌بندی و درزبندی شده بسته می‌شود تا از نفوذ آب، رطوبت، گردوغبار و ضربه جلوگیری گردد. در نهایت مفصل با بست‌های مقاوم به دکل یا سازه‌ی فلزی متصل می‌شود تا در مقابل باد، لرزش یا بار مکانیکی ایمن باشد.

🧱 جنس و ساختار فیزیکی

بدنه‌ی مفصل فیبر نوری OPGW معمولاً از آلومینیوم ریخته‌گری شده یا فولاد ضدزنگ با آب‌بندی کامل ساخته می‌شود. قسمت داخلی آن شامل:

• سینی نگهدارنده فیبرها

• محل عبور و فیکس کردن کابل‌ها

• بست ضدکشش برای جلوگیری از وارد شدن فشار مکانیکی

• رابر و اورینگ‌های مخصوص برای آب‌بندی کامل

این ساختار باعث می‌شود که مفصل در شرایط سخت محیطی (از جمله رعدوبرق، باد شدید، رطوبت و تابش مستقیم آفتاب) عملکرد پایدار خود را حفظ کند.

🧤 نکات مهم در نصب مفصل فیبر نوری OPGW

برای نصب اصولی و ایمن مفصل OPGW، رعایت نکات زیر ضروری است:

1. 🪜 از کمربند ایمنی و تجهیزات کار در ارتفاع استفاده کنید.

2. 🧯 پیش از شروع کار، برق خطوط انتقال باید قطع یا ایزوله شود.

3. ⚙️ از ابزار فیوژن اسپلایسر با دقت بالا برای اتصال تارها استفاده شود.

4. 💡 فیبرها را به‌درستی درون کاست مفصل مرتب کنید تا از خم شدن بیش از حد جلوگیری شود.

5. 🧩 پس از بسته شدن مفصل، از آب‌بندی کامل اطمینان حاصل کنید.

🧭 جمع‌بندی

مفصل فیبر نوری OPGW هوایی یکی از اجزای کلیدی در پروژه‌های ارتباطی و برقی محسوب می‌شود که وظیفه‌ی آن محافظت از اتصالات فیبر نوری در محیط‌های بیرونی و خطوط انتقال برق است. این مفصل با بدنه‌ای مقاوم، طراحی دقیق و قابلیت آب‌بندی کامل، ایمنی و پایداری شبکه را تضمین می‌کند.

اگر در حال اجرای پروژه‌های انتقال داده از طریق خطوط برق هستید، انتخاب مفصل OPGW با کیفیت بالا از برند معتبر، به شما کمک می‌کند تا پایداری، ایمنی و کارایی شبکه نوری خود را برای سال‌ها حفظ کنید.
