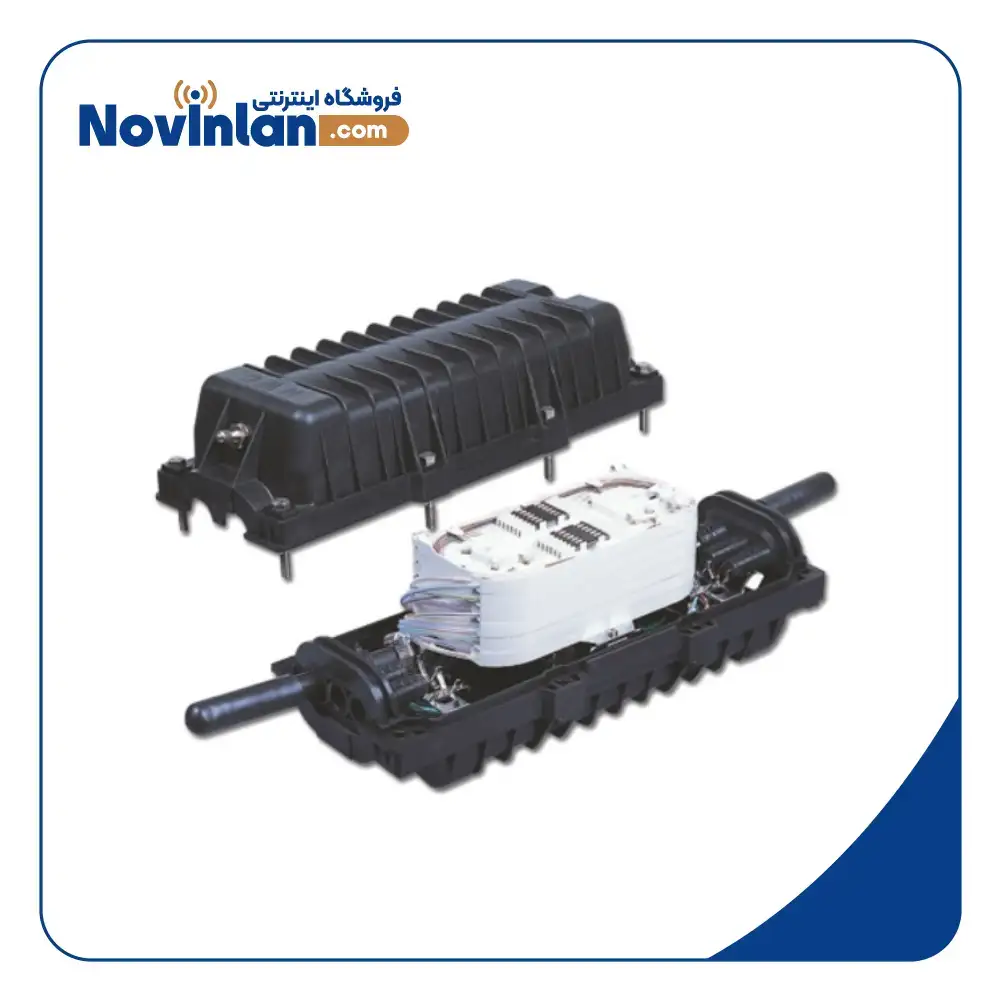

مفصل فیبر نوری 48 کور خاکی برند نتورک

بررسی مفصل فیبر نوری 48 کور خاکی برند نتورک

در شبکه‌های فیبر نوری، هر اتصالی که بدون محافظ مناسب انجام شود، می‌تواند به افت سیگنال یا حتی قطعی کامل شبکه منجر شود. مفصل فیبر نوری 48 کور خاکی برند نتورک (Network) یکی از بهترین گزینه‌ها برای محافظت و مدیریت اتصالات فیبر نوری در پروژه‌های زیرساختی و محیط‌های Outdoor است.
این مدل با طراحی دقیق، ساختار مقاوم و آب‌بندی حرفه‌ای، برای مسیرهای خاکی، کانال‌ها، و شبکه‌های مخابراتی سنگین طراحی شده است.

🔍 معرفی مفصل فیبر نوری 48 کور خاکی برند نتورک

این مفصل برای اتصال، فیوژن و محافظت از کابل‌های فیبر نوری در پروژه‌های بزرگ طراحی شده است. با ظرفیت ۴۸ کور و قابلیت افزایش تا 72 کور، گزینه‌ای ایده‌آل برای شبکه‌های شهری، FTTH و پروژه‌های صنعتی محسوب می‌شود.
بدنه‌ی مقاوم، طراحی دقیق کاست‌ها، و وجود سیستم آب‌بندی چندلایه باعث شده که این مدل یکی از پرکاربردترین مفصل‌های خاکی در پروژه‌های مخابراتی و فیبر نوری در ایران باشد.

⚙️ ویژگی‌های فنی مفصل فیبر نوری 48 کور نتورک

• ظرفیت اتصال تا 48 کور فیبر نوری (قابل ارتقاء تا 72 کور)

• بدنه ساخته‌شده از پلاستیک فشرده تقویت‌شده (Reinforced Plastic)

• دارای سیستم آب‌بندی حرارتی و واشر سیلیکونی ضد نفوذ آب و گردوغبار

• پشتیبانی از کابل‌های با قطر ۶ تا ۲۰ میلی‌متر

• مقاوم در برابر فشار، ضربه، رطوبت و تغییرات دمایی شدید

• دارای سه ورودی و سه خروجی کابل برای افزایش انعطاف در نصب

• قابلیت نصب آسان در حوضچه‌های مخابراتی و مسیرهای خاکی

• مجهز به دریچه هوا جهت کنترل فشار داخلی و بررسی نشتی احتمالی

🧩 طراحی و ساخت

مفصل فیبر نوری 48 کور خاکی برند نتورک از نظر طراحی داخلی به شکلی ساخته شده که تمام رشته‌های فیبر نوری به‌صورت منظم در کاست‌ها جای می‌گیرند. هر کاست با ظرفیت ۱۲ تا ۲۴ کور طراحی شده و امکان نصب حداکثر چهار کاست وجود دارد.
بدنه مفصل از جنسی ساخته شده که در برابر فشار خاک، رطوبت، ضربه و تغییرات محیطی عملکرد پایداری داشته باشد.
واشرهای آب‌بندی مخروطی قابل تنظیم، سازگاری مفصل را با انواع کابل‌های فیبر نوری خاکی و دابل ژاکت تضمین می‌کنند.

⚙️ کاربردهای مفصل فیبر نوری 48 کور خاکی برند نتورک

مفصل فیبر نوری 48 کور برند Network یکی از تجهیزات کلیدی در شبکه‌های فیبر نوری است که برای محافظت از محل اتصال (فیوژن) بین کابل‌های فیبر نوری و انشعاب گیری از فیبر نوری استفاده می‌شود. این مفصل، محل اتثال کابل های فیبر نوری یا محل فیوژن فیبر نوری را در برابر رطوبت، گرد و غبار، ضربه، فشار و نوسانات دما کاملاً ایزوله نگه می‌دارد و به همین دلیل در پروژه‌های بزرگ مخابراتی و زیرساختی به کار می‌رود.

در ادامه با مهم‌ترین کاربردهای این مفصل آشنا شوید 👇

🏙️ 1. پروژه های فیبر تا خانه (تانوما) (FTTH / GPON)

در پروژه‌های فیبر تا خانه یا ساختمان، از مفصل‌های فیبر نوری برای اتصال کابل اصلی به انشعابات فرعی استفاده می‌شود.
این مفصل نقطه‌ای مطمئن برای توزیع سیگنال بین کاربران مختلف فراهم می‌کند و مانع از قطع یا افت کیفیت انتقال داده می‌شود.

🌐 2. مسیرهای بین‌شهری و خطوط بک‌بون (Backbone)

در مسیرهای طولانی یا شبکه‌های انتقال بین مراکز مخابراتی، کابل‌های فیبر در چند نقطه به هم متصل می‌شوند.
مفصل فیبر نوری در این نقاط وظیفه‌ی محافظت از فیوژن‌ها را بر عهده دارد تا اتصال در برابر رطوبت، خاک و فشار محیطی کاملاً ایمن بماند.

🏢 3. مراکز داده و اتاق‌های توزیع شبکه (Data Center)

در دیتاسنترها و رک‌های توزیع نوری (ODF)، مفصل فیبر نوری برای مدیریت تعداد زیادی از هسته‌های فیبر به کار می‌رود.
مدل ۴۸ کور گزینه‌ای ایده‌آل برای سازمان‌ها و مراکز بزرگ با حجم زیاد اتصال داخلی است.

🧱 4. پروژه‌های خاکی و دفنی (Underground / Outdoor)

مدل خاکی مفصل فیبر نوری نتورک برای نصب زیرزمینی و مسیرهای دفنی داخل حوضچه های مخابراتی طراحی شده است.
بدنه‌ی مقاوم و آب‌بند چندلایه آن، مانع نفوذ آب، گل و رطوبت به فیبرهای داخلی می‌شود و عملکردی پایدار در شرایط سخت محیطی دارد.

⚡ 5. شبکه‌های صنعتی و محیط‌های خشن (Industrial Networks)

در کارخانه‌ها، نیروگاه‌ها، پالایشگاه‌ها و معادن، به دلیل وجود لرزش، گرد و غبار و دماهای بالا، مفصل فیبر نوری نقشی حیاتی در حفظ پایداری ارتباطات نوری دارد.

🧩 ۶. ترمیم و اتصال مجدد کابل‌های فیبر نوری آسیب‌دیده

در بسیاری از پروژه‌های Outdoor، ممکن است کابل‌های فیبر نوری به دلایل مختلفی مانند حفاری، فشار خاک، بریدگی یا آسیب مکانیکی قطع شوند.
در این مواقع، برای اتصال مجدد فیبرها (Splicing) از مفصل فیبر نوری استفاده می‌شود.
مفصل ۴۸ کور نتورک فضای کافی برای فیوژن و محافظت از محل ترمیم را فراهم می‌کند و مانع نفوذ رطوبت یا گرد و غبار به بخش فیوژن می‌شود.
به این ترتیب، کابل بدون نیاز به تعویض کامل، دوباره به شبکه بازمی‌گردد و هزینه تعمیر به‌طور چشمگیری کاهش می‌یابد.

💡 نکته مهم:
اگر پروژه‌ی شما ظرفیت کمتر یا کابل با هسته‌های محدودتر دارد، می‌توانید از مدل مفصل فیبر نوری 24 کور خاکی نتورک استفاده کنید که اقتصادی‌تر و برای مسیرهای کوچک‌تر بسیار مناسب است.

🔧 اجزای داخلی مفصل فیبر نوری

کیت مفصل فیبر نوری نتورک شامل موارد زیر است:

• کاور اصلی و پایه زیرین مقاوم

• چهار عدد کاست فیوژن

• سینی سنترال ممبر جهت مدیریت لوزها و تارها

• بست و گیره‌های نگهدارنده فیبر

• واشرهای آب‌بندی مخروطی

• پیچ و مهره‌های بیرونی مقاوم در برابر خوردگی

• محافظ انتهایی و نوار آب‌بندی حرارتی

این اجزا در کنار هم یک سیستم کاملاً ایزوله و مقاوم در برابر نفوذ مایعات را تشکیل می‌دهند که برای نصب در شرایط خاکی ایده‌آل است.

📏 مشخصات فنی دقیق مفصل فیبر نوری 48 کور نتورک

💬 نکات نصب و نگهداری

برای دستیابی به عملکرد پایدار و طول عمر بیشتر مفصل فیبر نوری 48 کور خاکی برند نتورک، رعایت موارد زیر ضروری است:

1. استفاده از کابل‌های استاندارد و باکیفیت:
   پیش از نصب، مطمئن شوید که کابل‌های فیبر نوری مورد استفاده دارای روکش مقاوم و تاییدیه کیفی هستند تا در برابر رطوبت و فشار محیطی دوام کافی داشته باشند.

2. رعایت شرایط محیطی هنگام فیوژن:
   عملیات فیوژن را در محیطی خشک و با دمای کنترل‌شده انجام دهید تا از ایجاد تلفات نوری در محل اتصال جلوگیری شود.

3. انجام تست‌های پس از نصب:
   پس از بستن مفصل، تست‌های OTDR و VFL را انجام دهید تا از صحت فیوژن‌ها و کیفیت عبور سیگنال اطمینان پیدا کنید.

4. بازبینی دوره‌ای مفصل در مسیرهای مرطوب:
   در مناطق با رطوبت بالا یا خاک مرطوب، به‌صورت دوره‌ای درپوش و دریچه هواگیری مفصل را بررسی کنید تا از سلامت آب‌بندی و عدم نفوذ رطوبت اطمینان حاصل شود.

5. مدیریت کابل‌ها درون مفصل و آرایش منظم لوز تیوپ ها:
   از حلقه‌زدن یا خم‌کردن بیش از حد تارهای فیبر درون مفصل خودداری کنید؛ این کار از شکستگی تارها و افت کیفیت سیگنال جلوگیری می‌کند.

💡 جمع‌بندی

اگر به‌دنبال یک مفصل فیبر نوری مقاوم، مطمئن و باکیفیت برای پروژه‌های Outdoor خود هستید، مفصل فیبر نوری 48 کور خاکی برند نتورک یکی از بهترین گزینه‌ها در بازار ایران است.
این مدل با ترکیب ظرفیت بالا، مقاومت فوق‌العاده، آب‌بندی حرفه‌ای و طراحی کاربردی، گزینه‌ای ایده‌آل برای شرکت‌های مخابراتی، پیمانکاران فیبر نوری و پروژه‌های زیرساختی است.
