پچ کورد شبکه

📘 پچ کورد شبکه چیست؟

پچ کورد شبکه (Network Patch Cord) یک کابل آماده برای برقراری ارتباط بین تجهیزات شبکه است که معمولاً در دو سر آن کانکتور RJ45 نصب شده است. برخلاف کابل شبکه کلافی که برای کابل‌کشی ساختاریافته استفاده می‌شود و معمولاً نیاز به نصب کانکتور یا کیستون دارد، پچ کورد به‌صورت آماده تولید می‌شود و برای اتصال نهایی تجهیزات کاربرد دارد.

از پچ کورد می‌توان برای اتصال سوئیچ به پچ پنل، کامپیوتر به پریز شبکه، روتر به سوئیچ، مودم به روتر، سرور به سوئیچ و تجهیزات مختلف شبکه استفاده کرد.

🔧 به همین دلیل، پچ کورد یکی از اجزای ساده اما مهم در زیرساخت شبکه محسوب می‌شود و انتخاب مشخصات مناسب آن می‌تواند در عملکرد صحیح لینک شبکه مؤثر باشد.

🔗 کاربرد پچ کورد شبکه چیست؟

پچ کوردها در بخش‌های مختلف یک شبکه مورد استفاده قرار می‌گیرند. برخی از کاربردهای رایج آنها عبارت‌اند از:

🗄️ اتصال تجهیزات داخل رک

در رک‌های شبکه، پچ کورد برای برقراری ارتباط بین پچ پنل و سوئیچ شبکه استفاده می‌شود.

استفاده از طول مناسب باعث می‌شود کابل‌کشی داخل رک منظم‌تر باشد و مدیریت کابل‌ها ساده‌تر انجام شود.

💻 اتصال کامپیوتر و تجهیزات کاربر

برای اتصال کامپیوتر، لپ‌تاپ، پرینتر شبکه، تلفن IP یا سایر تجهیزات دارای پورت Ethernet به پریز شبکه نیز می‌توان از پچ کورد استفاده کرد.

🌐 اتصال مودم، روتر و سوئیچ

در شبکه‌های خانگی و اداری، پچ کورد برای اتصال تجهیزات مختلف مانند مودم، روتر و سوئیچ کاربرد دارد.

📹 دوربین‌های تحت شبکه

در زیرساخت‌های IP Camera نیز می‌توان از پچ کورد مناسب برای اتصال دوربین یا تجهیزات شبکه استفاده کرد؛ البته انتخاب نوع کابل باید با شرایط نصب و نیاز پروژه هماهنگ باشد.

⚙️ انواع پچ کورد شبکه بر اساس Category

یکی از مهم‌ترین موارد در انتخاب پچ کورد، Category یا رده کابل است.

🔹 پچ کورد Cat5e

Cat5e یکی از رده‌های رایج کابل شبکه است و برای بسیاری از شبکه‌های خانگی و اداری مورد استفاده قرار می‌گیرد.

این رده برای شبکه‌های گیگابیتی کاربرد گسترده‌ای دارد و در پچ کوردهای آماده نیز بسیار رایج است.

🔹 پچ کورد Cat6

پچ کورد Cat6 یکی از پرکاربردترین گزینه‌ها در شبکه‌های امروزی است.

این نوع پچ کورد برای زیرساخت‌های Cat6 طراحی شده و پهنای باند اسمی آن تا 250MHz است. در شرایط و طول‌های مشخص، Cat6 می‌تواند برای ارتباط‌های 10GbE نیز مورد استفاده قرار گیرد.

در فروشگاه نوین لن نیز بخش قابل توجهی از پچ کوردهای شبکه مربوط به مدل‌های Cat6 است.

🔹 پچ کورد Cat7

پچ کورد Cat7 برای زیرساخت‌های شبکه با نیاز بالاتر به کنترل تداخل و عملکرد انتقال داده طراحی شده است. کابل‌های این رده معمولاً دارای ساختار شیلددار هستند و مشخصات فرکانسی آن‌ها تا 600MHz تعریف شده است.

Cat7 در پروژه‌هایی که کاهش اثر نویز و تداخل الکترومغناطیسی اهمیت بیشتری دارد، می‌تواند مورد استفاده قرار گیرد. البته برای بهره‌گیری واقعی از قابلیت‌های یک لینک Cat7، باید سایر اجزای شبکه مانند کابل‌کشی، کیستون، پچ پنل و تجهیزات اتصال نیز با الزامات مربوط به این رده سازگار باشند.

📌 بنابراین صرفاً استفاده از یک پچ کورد Cat7 به این معنی نیست که کل شبکه به استاندارد Cat7 تبدیل شده است.

📊 تفاوت Cat5e، Cat6، Cat6A و Cat7

📌 نکته مهم: Category پچ کورد به‌تنهایی عملکرد کل شبکه را تعیین نمی‌کند. کابل‌کشی اصلی، کیستون، پچ پنل، کانکتورها و تجهیزات فعال نیز باید با سطح عملکرد مورد انتظار شبکه هماهنگ باشند.

برای مثال، استفاده از یک پچ کورد Cat7 در شبکه‌ای که سایر اجزای آن Cat6 هستند، به‌تنهایی باعث تبدیل کل لینک به Cat7 نمی‌شود.

🔎 بنابراین هنگام خرید پچ کورد شبکه بهتر است به جای انتخاب صرفاً بر اساس عدد Category، مشخصات کل لینک، نوع کاربرد، سرعت مورد نیاز، نوع شیلد و سازگاری تجهیزات را در نظر بگیرید.

🛡️ انواع پچ کورد شبکه بر اساس شیلد

پچ کوردها از نظر ساختار محافظت در برابر نویز نیز انواع مختلفی دارند.

🔵 UTP

پچ کورد UTP فاقد شیلد فلزی است و در بسیاری از شبکه‌های خانگی، اداری و محیط‌های معمولی استفاده می‌شود.

🟢 FTP / F-UTP

در مدل‌های دارای فویل، یک لایه محافظ برای کاهش اثر تداخل الکترومغناطیسی در نظر گرفته می‌شود.

🟠 S/FTP و ساختارهای شیلددار

در مدل‌های شیلددار، علاوه بر محافظت مناسب‌تر در برابر تداخل، طراحی کابل می‌تواند شامل شیلد کلی و محافظت جداگانه زوج‌ها نیز باشد.

⚠️ انتخاب کابل شیلددار فقط به خود پچ کورد محدود نمی‌شود. در یک لینک شیلددار باید سایر اجزای مسیر و اتصال زمین نیز متناسب با طراحی شبکه باشند.

📏 پچ کورد شبکه در چه طول‌هایی تولید می‌شود؟

پچ کوردها در طول‌های متنوعی تولید می‌شوند؛ از مدل‌های کوتاه برای رک گرفته تا طول‌های چندمتری برای اتصال تجهیزات.

برخی طول‌های رایج عبارت‌اند از:

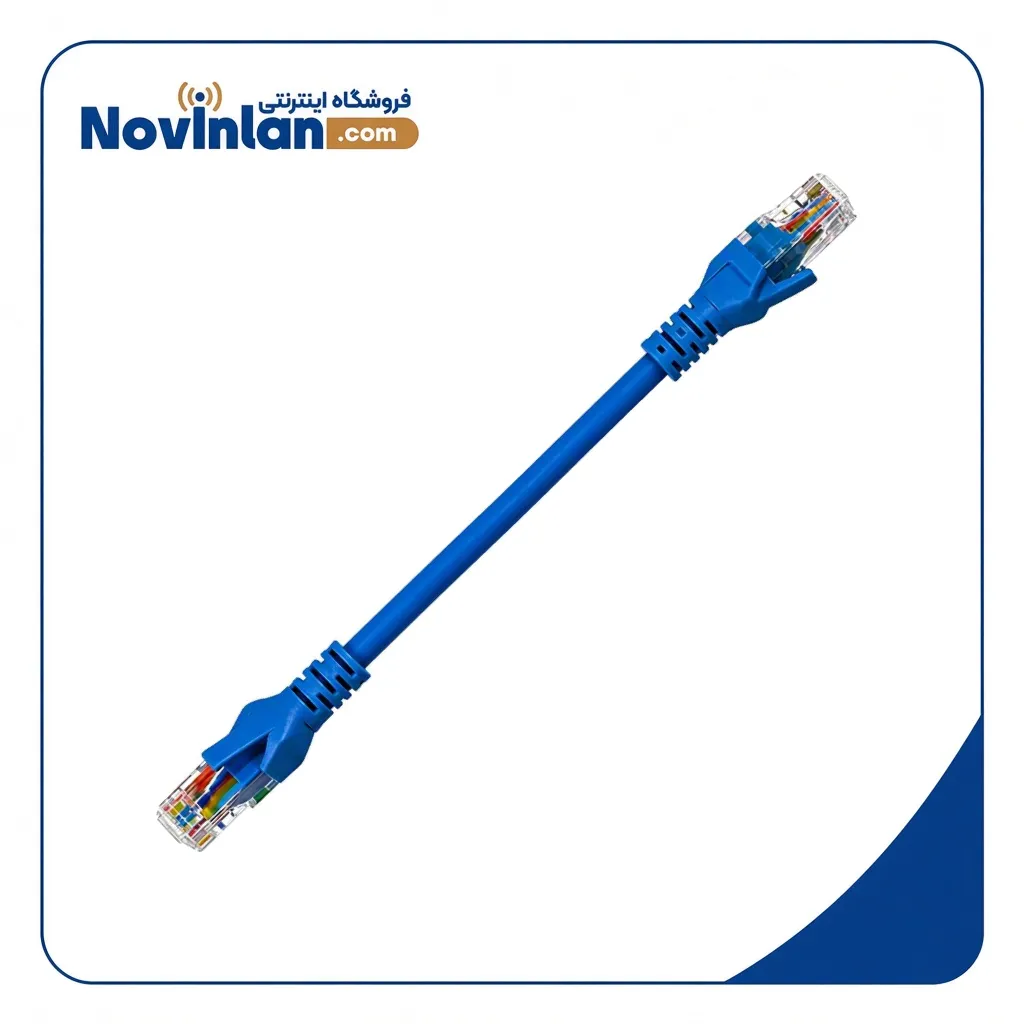

• • 📐 20 سانت

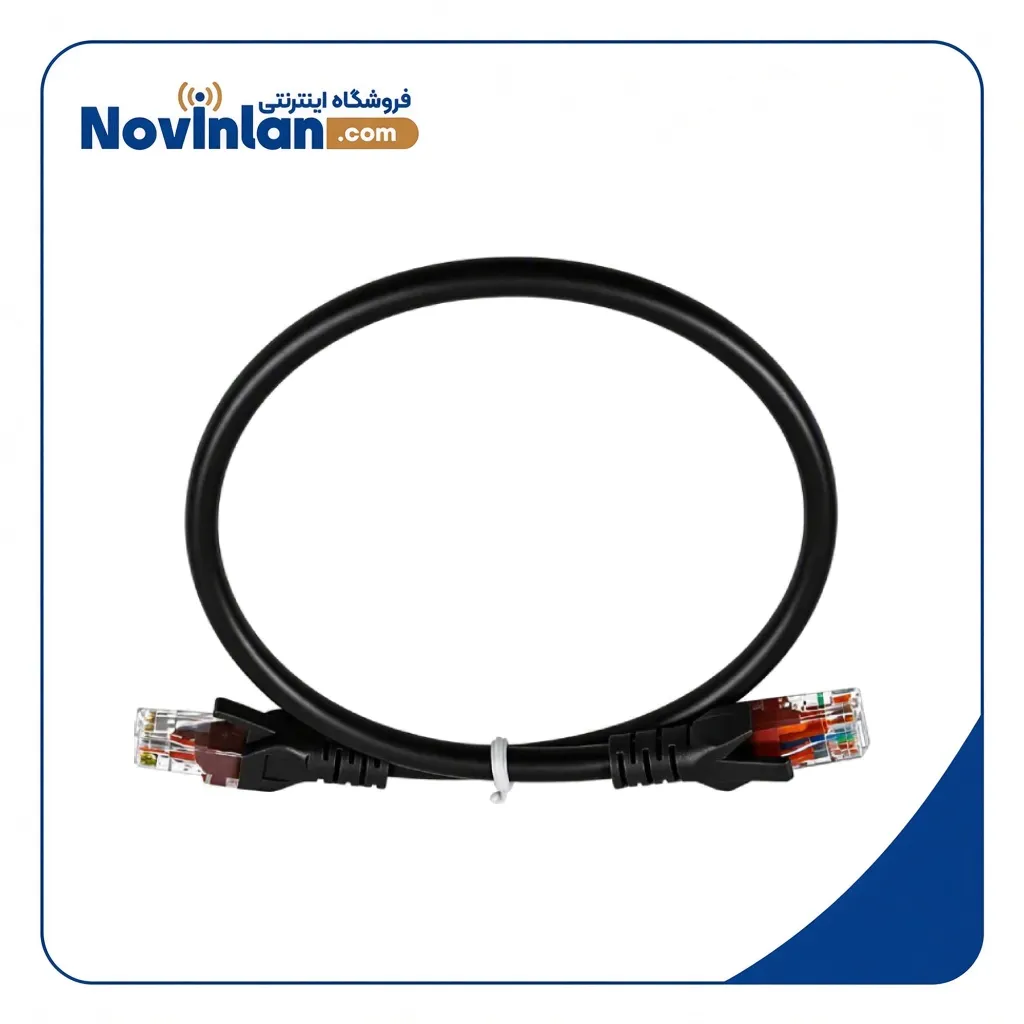

  • 📐 30 سانت
  • 📐 0.5 متر

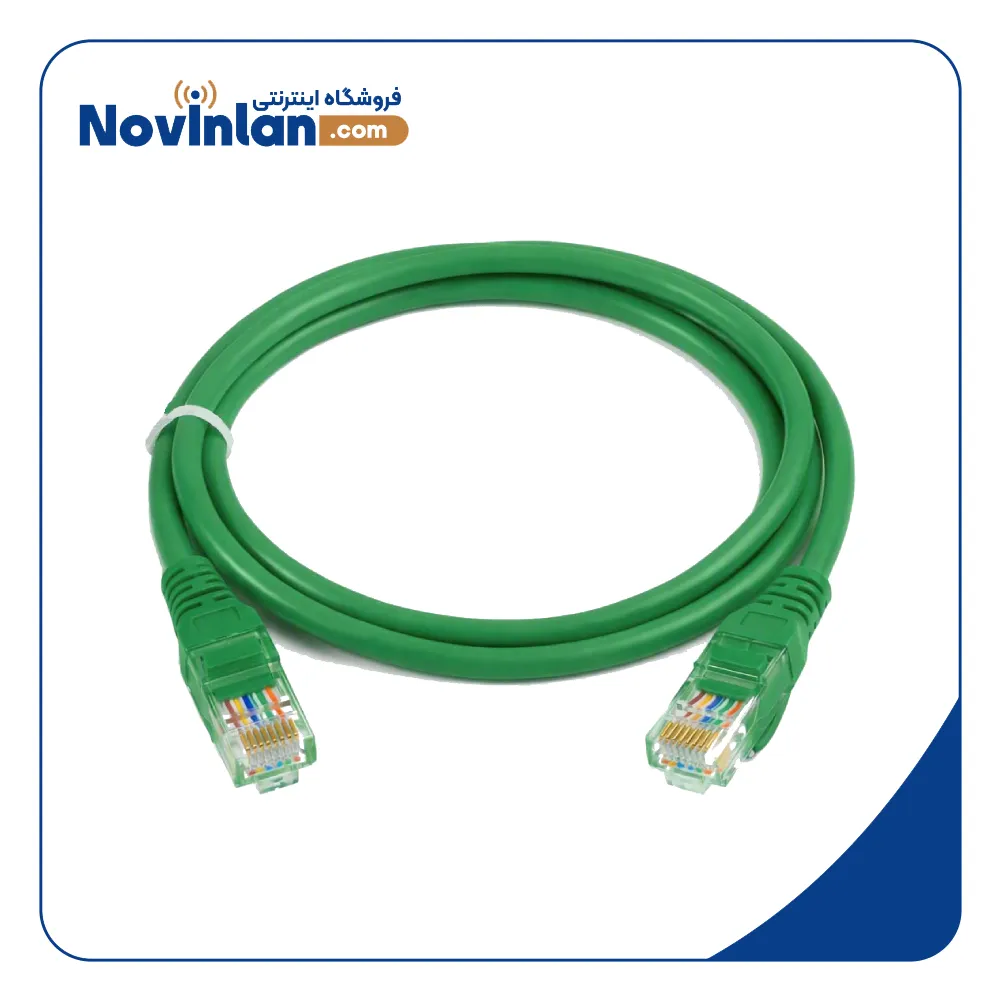

  • 📐 1 متر

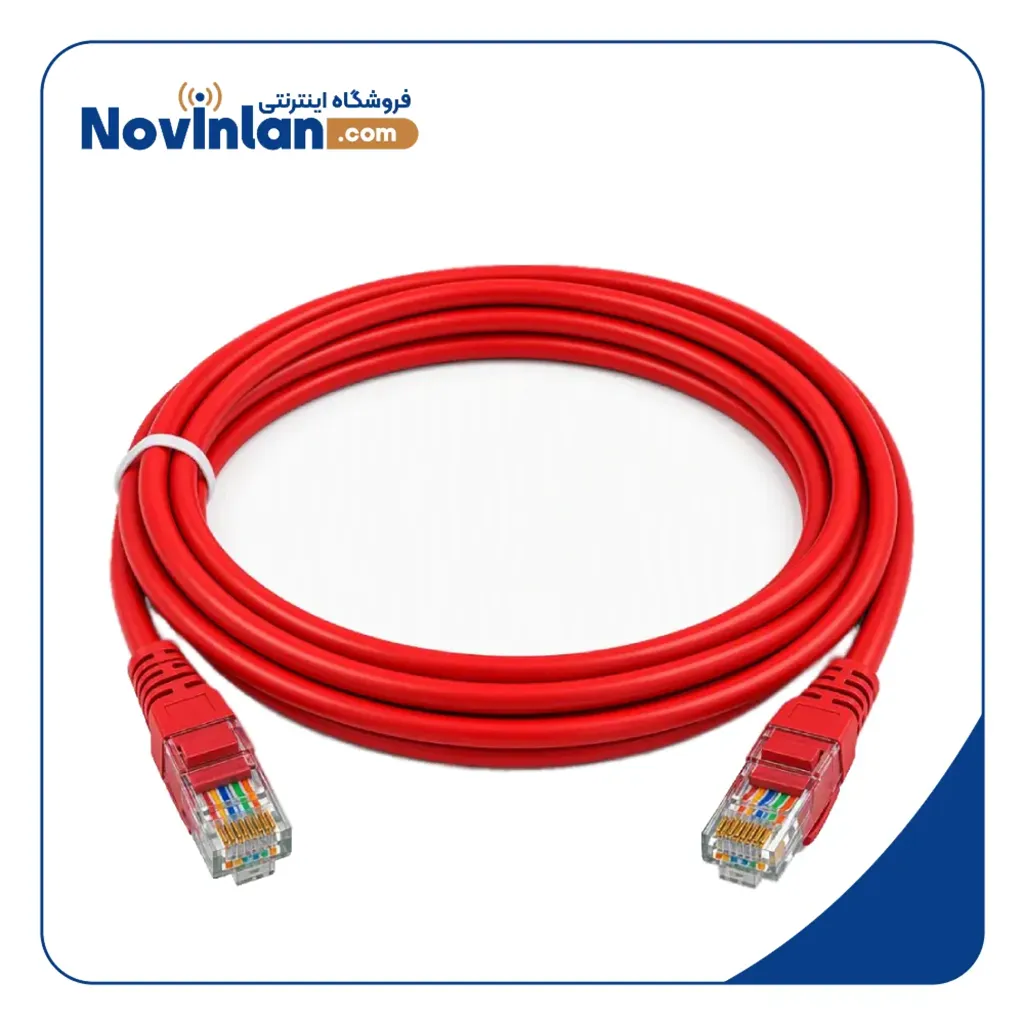

  • 📐 2 متر
  • 📐 3 متر
  • 📐 5 متر
  • 📐 10 متر
  • 📐 طول‌های بیشتر برای کاربردهای خاص

انتخاب طول مناسب اهمیت زیادی دارد.

پچ کورد نباید آن‌قدر کوتاه باشد که تحت کشش قرار بگیرد یا باعث فشار روی پورت‌ها شود. از طرف دیگر، استفاده از کابل بیش از حد بلند نیز باعث ایجاد کابل اضافه و شلوغی در رک یا محل کار می‌شود.

💡 برای اتصالات داخل رک، معمولاً استفاده از طول‌های کوتاه‌تر می‌تواند به مدیریت بهتر کابل‌ها کمک کند.

🎨 رنگ پچ کورد شبکه چه اهمیتی دارد؟

رنگ پچ کورد فقط جنبه ظاهری ندارد و می‌تواند در مدیریت و شناسایی کابل‌ها نیز کاربرد داشته باشد.

برای مثال، در یک رک می‌توان از رنگ‌های مختلف برای تفکیک ارتباطات یا مسیرهای متفاوت استفاده کرد.

در پروژه‌هایی که تعداد زیادی کابل در رک وجود دارد، استفاده از رنگ‌بندی منظم می‌تواند شناسایی مسیرها و عیب‌یابی شبکه را ساده‌تر کند.

در نوین لن نیز پچ کوردهای شبکه در رنگ‌های مختلف مانند آبی، زرد، سبز، قرمز، طوسی و مشکی موجود هستند.

🧵 هادی پچ کورد؛ تمام مس یا CCA؟

جنس هادی یکی دیگر از مواردی است که هنگام خرید پچ کورد باید به آن توجه کرد.

🟠 کابل تمام مس (CU)

در پچ کوردهای Copper یا CU، هادی از مس ساخته شده است. این نوع ساختار برای بسیاری از پروژه‌های شبکه حرفه‌ای گزینه مورد توجهی است.

⚪ کابل CCA

در ساختار CCA (Copper Clad Aluminum)، هادی اصلی آلومینیوم است که با لایه‌ای از مس پوشانده شده است.

از آنجا که مشخصات الکتریکی و مکانیکی CCA با هادی مسی یکسان نیست، هنگام خرید بهتر است جنس هادی محصول به‌صورت شفاف بررسی شود.

📌 اگر برای یک پروژه سازمانی، رک حرفه‌ای یا زیرساخت حساس پچ کورد تهیه می‌کنید، جنس هادی را صرفاً از روی ظاهر کابل تشخیص ندهید و مشخصات فنی محصول را بررسی کنید.

🔍 هنگام خرید پچ کورد شبکه به چه نکاتی توجه کنیم؟

اگر قصد خرید پچ کورد شبکه دارید، بهتر است قبل از انتخاب محصول چند مورد را بررسی کنید:

1️⃣ Category یا رده کابل

مشخص کنید شبکه شما به Cat5e، Cat6، Cat6A یا رده دیگری نیاز دارد.

2️⃣ طول پچ کورد

فاصله واقعی بین دو تجهیز را در نظر بگیرید و از ایجاد کشش یا کابل اضافه بیش از حد جلوگیری کنید.

3️⃣ نوع شیلد

در محیط‌های معمولی UTP می‌تواند گزینه مناسبی باشد، اما در محیط‌های دارای نویز باید شرایط کل لینک بررسی شود.

4️⃣ جنس هادی

مشخص کنید محصول از مس (CU) یا ساختار دیگری مانند CCA ساخته شده است.

5️⃣ کیفیت کانکتور RJ45

کانکتور یا سوکت شبکه باید به‌خوبی روی کابل نصب شده باشد و ضامن آن سالم باشد.

6️⃣ انعطاف‌پذیری کابل

برای اتصالات داخل رک و فضاهای پرتراکم، انعطاف‌پذیری مناسب کابل می‌تواند مدیریت کابل را ساده‌تر کند.

7️⃣ برند و مشخصات فنی

در خرید پروژه‌ای، برند، کد محصول و مشخصات فنی را با نیاز پروژه تطبیق دهید.

💰 قیمت پچ کورد شبکه به چه عواملی بستگی دارد؟

قیمت پچ کورد شبکه به عوامل مختلفی بستگی دارد و نمی‌توان یک قیمت ثابت برای تمام مدل‌ها در نظر گرفت.

مواردی مانند:

• • • نوع Category
    • طول کابل
    • نوع شیلد
    • جنس هادی
    • برند
    • نوع روکش
    • کیفیت کانکتورها
    • ساختار و استاندارد تولید

می‌توانند روی قیمت نهایی تأثیر بگذارند.

بنابراین هنگام مقایسه قیمت، بهتر است محصولات را بر اساس مشخصات فنی یکسان مقایسه کنید.

🆚 تفاوت پچ کورد شبکه و کابل شبکه چیست؟

یکی از سوالات رایج هنگام خرید تجهیزات شبکه، تفاوت پچ کورد و کابل شبکه است.

کابل شبکه معمولاً به‌صورت کلاف یا حلقه عرضه می‌شود و برای ایجاد مسیرهای ثابت کابل‌کشی ساختمان، رک و زیرساخت شبکه استفاده می‌شود.

در مقابل، پچ کورد یک کابل آماده با کانکتورهای نصب‌شده است و بیشتر برای اتصالات نهایی بین تجهیزات مورد استفاده قرار می‌گیرد.

برای مثال:

پچ پنل ← پچ کورد ← سوئیچ

یا:

پریز شبکه ← پچ کورد ← کامپیوتر

بنابراین پچ کورد و کابل شبکه مکمل یکدیگر هستند و کاربرد یکسانی ندارند.

🗄️ پچ کورد مناسب رک شبکه

در رک‌های شبکه معمولاً تعداد زیادی اتصال بین Patch Panel و Switch وجود دارد.

در چنین شرایطی انتخاب طول مناسب اهمیت زیادی دارد. کابل بیش از حد بلند می‌تواند باعث ایجاد شلوغی و پیچیدگی در رک شود و کابل بیش از حد کوتاه نیز ممکن است باعث کشیدگی و فشار روی پورت‌ها شود.

🔧 برای رک‌های پرتراکم، مدیریت کابل و انتخاب طول مناسب پچ کورد می‌تواند به مرتب‌تر شدن آرایش تجهیزات و دسترسی آسان‌تر برای عیب‌یابی کمک کند.

🏠 پچ کورد مناسب شبکه خانگی و اداری

برای شبکه‌های خانگی و اداری معمولاً پچ کوردهای Cat5e یا Cat6 با طول مناسب مورد استفاده قرار می‌گیرند.

برای اتصال:

📡 مودم به روتر
🖥️ کامپیوتر به پریز شبکه
🖨️ پرینتر به شبکه
📺 تلویزیون هوشمند به روتر
🌐 سوئیچ به روتر

می‌توان از پچ کورد متناسب با مشخصات شبکه استفاده کرد.

برای شبکه‌های جدیدتر که نیاز به پهنای باند بالاتر دارند، انتخاب Cat6 یا Cat6A باید بر اساس مشخصات کل زیرساخت انجام شود.

🏢 خرید پچ کورد شبکه از نوین لن

در نوین لن می‌توانید انواع پچ کورد شبکه را برای کاربردهای مختلف بررسی کنید. این محصولات در رده‌های مختلف، طول‌ها و رنگ‌های متنوع عرضه می‌شوند تا بتوانید بر اساس نوع شبکه و محل استفاده، گزینه مناسب را انتخاب کنید.

در حال حاضر دسته‌بندی پچ کورد شبکه نوین لن شامل مدل‌های Cat6 و محصولاتی از برندهایی مانند لگراند، گیگافلکس و نگزنس  است و می‌توانید مدل‌ها را بر اساس طول، رنگ و مشخصات محصول بررسی کنید.

اگر برای شبکه خانگی، اداری، رک یا پروژه‌های زیرساختی به پچ کورد نیاز دارید، قبل از خرید مواردی مانند Category، طول، نوع شیلد، جنس هادی و نوع کاربرد را مشخص کنید.

📞 برای اطلاع از موجودی، قیمت و انتخاب تجهیزات مناسب شبکه می‌توانید با نوین لن در ارتباط باشید.

گفتگو با کارشناسان فروش نوین لن

برای دریافت مشاوره خرید تجهیزات شبکه، اطلاع از قیمت همکاری برای پروژه‌ها و شرکت‌ها، یا استعلام موجودی و دریافت پیش‌فاکتور، همین حالا با کارشناسان فروش نوین لن در ارتباط باشید.



ما در نوین لن آماده‌ایم تا به مشتریان محترم در مشهد و سراسر کشور، مناسب‌ترین قیمت و بهترین راهکارها را ارائه دهیم.



گفتگو در واتس اپ

تماس: 1525 9155 - 051

همراه: 741 2680 0915

عضویت در کانال تلگرام

اینستاگرام نوین لن

ارسال لیست

❓ سوالات متداول درباره پچ کورد شبکه

پچ کورد شبکه چیست؟

پچ کورد شبکه یک کابل آماده است که معمولاً در دو طرف آن کانکتور RJ45 نصب شده و برای اتصال تجهیزات شبکه مانند سوئیچ، روتر، کامپیوتر و پچ پنل استفاده می‌شود.

تفاوت پچ کورد و کابل شبکه چیست؟

پچ کورد معمولاً به‌صورت آماده و دارای کانکتور عرضه می‌شود و برای اتصال تجهیزات استفاده می‌شود؛ در حالی که کابل شبکه کلافی بیشتر برای اجرای کابل‌کشی ثابت و زیرساخت شبکه کاربرد دارد.

پچ کورد Cat6 برای چه شبکه‌ای مناسب است؟

پچ کورد Cat6 برای بسیاری از شبکه‌های خانگی، اداری و تجاری مناسب است و در زیرساخت‌های گیگابیتی کاربرد گسترده‌ای دارد. در شرایط مشخص می‌تواند برای لینک‌های 10GbE نیز استفاده شود.

پچ کورد Cat6 بهتر است یا Cat5e؟

انتخاب بین Cat5e و Cat6 به نیاز شبکه و سایر اجزای زیرساخت بستگی دارد. Cat6 از نظر مشخصات عملکردی رده بالاتری دارد، اما برای انتخاب صحیح باید کل لینک شبکه در نظر گرفته شود.

پچ کورد Cat6A چه کاربردی دارد؟

Cat6A برای زیرساخت‌هایی که به عملکرد بالاتر و پشتیبانی از 10GbE تا 100 متر نیاز دارند، کاربرد دارد و پهنای باند اسمی آن 500MHz است.

پچ کورد UTP چیست؟

UTP به پچ کوردی گفته می‌شود که زوج‌های سیم آن فاقد شیلد فلزی هستند. این نوع کابل در بسیاری از شبکه‌های معمولی خانگی و اداری استفاده می‌شود.

پچ کورد شبکه چه طول‌هایی دارد؟

پچ کوردها در طول‌های مختلفی مانند 20 سانت، 30 سانت،نیم متر، یک، دو، سه، پنج و 10 متر و طول‌های دیگر تولید می‌شوند. انتخاب طول باید بر اساس فاصله واقعی تجهیزات و مسیر عبور کابل انجام شود.

آیا رنگ پچ کورد روی عملکرد شبکه تأثیر دارد؟

خیر. رنگ به‌طور مستقیم عملکرد شبکه را تعیین نمی‌کند، اما می‌تواند برای تفکیک و مدیریت کابل‌ها در رک و شبکه‌های پرتعداد مفید باشد.

هنگام خرید پچ کورد شبکه به چه چیزی توجه کنیم؟

مواردی مانند Category، طول، نوع شیلد، جنس هادی، کیفیت کانکتور RJ45، برند و مشخصات فنی را بررسی کنید و آنها را با نیاز کل شبکه تطبیق دهید.

📚 اگر می‌خواهید قبل از خرید با انواع پچ کورد شبکه، تفاوت Cat5e، Cat6 و Cat6A، انواع شیلد و نکات مهم انتخاب پچ کورد بیشتر آشنا شوید، پیشنهاد می‌کنیم راهنمای کامل ما را مطالعه کنید:

✨ راهنمای کامل پچ کورد شبکه و نکات مهم انتخاب و خرید ✨
