💡راهنمای کامل پچ پنل شبکه | انواع پچ پنل، نصب، برندها و نکات مهم
پچ پنل شبکه یکی از مهمترین اجزای زیرساخت شبکه است که بهمنظور ساماندهی و مدیریت کابلهای شبکه مورد استفاده قرار میگیرد. این تجهیزات به شما امکان میدهند کابلهای شبکه را به صورت مرتب و حرفهای در رک شبکه سازماندهی کرده و دسترسی آسان به نقاط مختلف شبکه داشته باشید.
در این مقاله از فروشگاه نوین لن به معرفی کامل انواع پچ پنل شبکه، آموزش نصب پچ پنل، برندهای موجود و نکات مهم برای خرید آن میپردازیم. 🎯
فهرست مطالب
❔ پچ پنل شبکه چیست؟

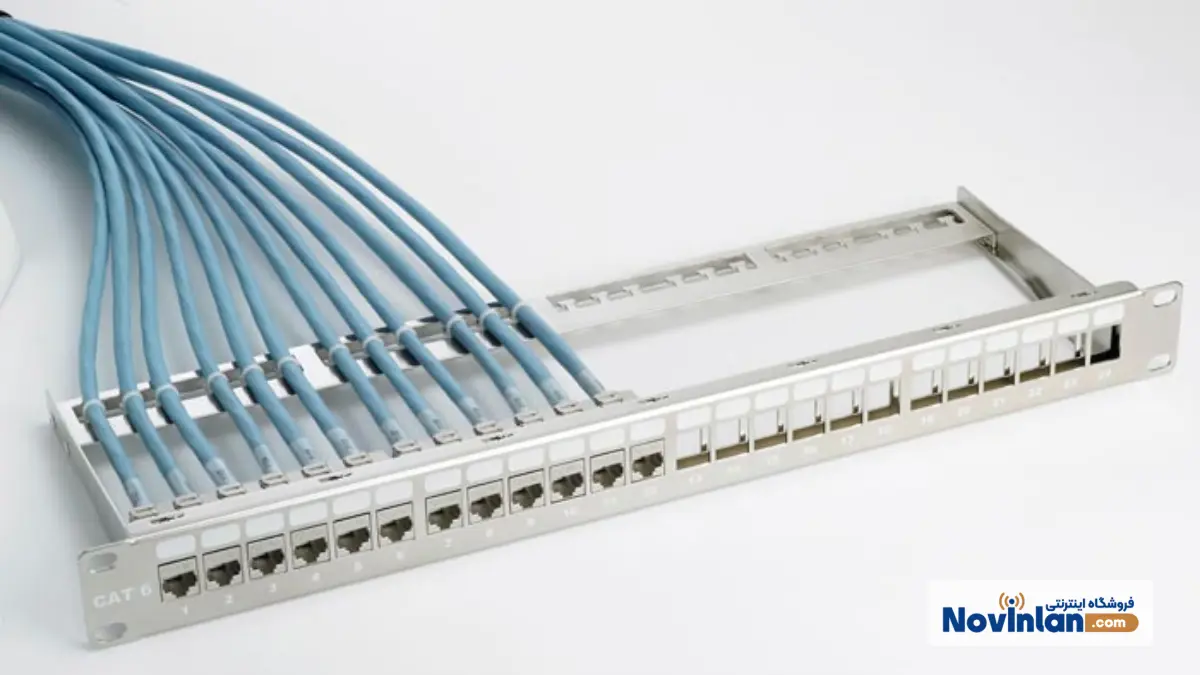

پچ پنل شبکه (Patch Panel) یک قطعه سختافزاری پسیو (غیرفعال) است که نقشی حیاتی در مدیریت و سازماندهی کابلکشی شبکههای کامپیوتری ایفا میکند. این قطعه به صورت یک پنل مستطیلی با تعداد مشخصی پورت طراحی شده و معمولاً در داخل رک شبکه نصب میشود تا کابلها به شکل منظم و قابل مدیریتی در کنار هم قرار گیرند.
به زبان ساده، پچ پنل به عنوان یک نقطه اتصال مرکزی عمل میکند. به جای اینکه کابلهای شبکه که از نقاط مختلف ساختمان (مانند اتاقها، دفاتر، یا پریزهای شبکه) کشیده شدهاند، به طور مستقیم به پورتهای حساس و گرانقیمت سوئیچ یا سایر تجهیزات فعال متصل شوند، ابتدا به پورتهای پشت پچ پنل وصل میشوند.
سپس، از پورتهای جلوی پچ پنل، با استفاده از کابلهای کوتاه و انعطافپذیر به نام پچ کورد (Patch Cord)، اتصال به سوئیچ برقرار میشود. این فرآیند باعث میشود که کابلکشی اصلی شبکه ثابت و دستنخورده باقی بماند.

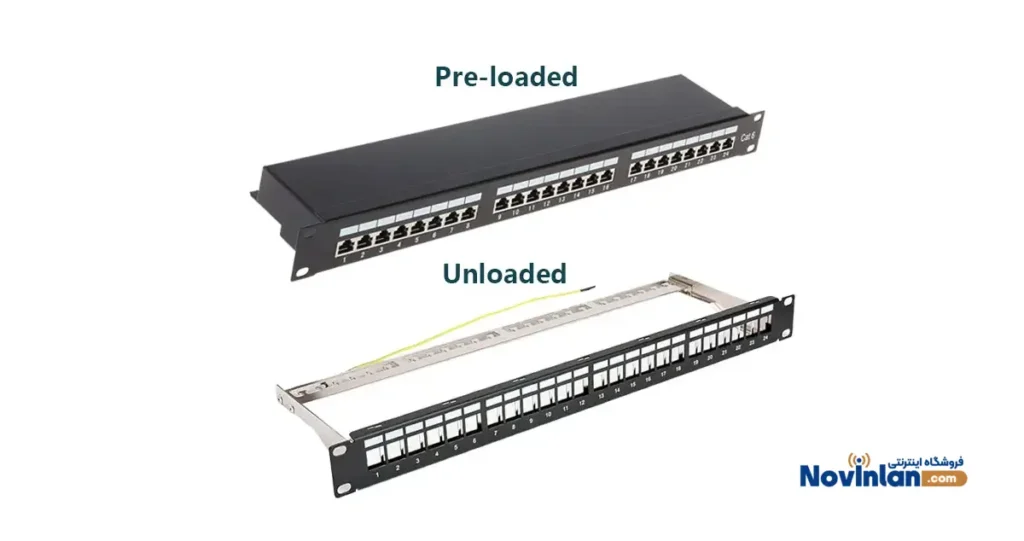

انواع پچ پنل شبکه بر اساس وجود کیستون
✅ پچ پنل شبکه لودد (Loaded):
- این نوع پچ پنل دارای کیستونهای نصبشده بهصورت پیشفرض است.
- سریعتر و آسانتر نصب میشود.
- معمولا از نظر قیمتی ارزان تر هستند.
- جهت اضافه کردن کابل جدید به پچ پنل، کل پچ پنل باید باز شود و کابل جدید پانچ شود.
✅ پچ پنل شبکه آنلودد (Unloaded):
- در این مدل، کیستونها بهصورت جداگانه تهیه و نصب میشوند.
- امکان انتخاب نوع کیستون متناسب با نیاز پروژه فراهم است.
- انعطافپذیری بالایی در ترکیب برندها و انواع کیستون دارد.
- جهت اضافه کردن کابل جدید به پچ پنل نیاز به باز کردن کل پچ پنل نیست و پس از نصب کیستون روی کابل، به راحتی در فریم پچ پنل نصب میشود.

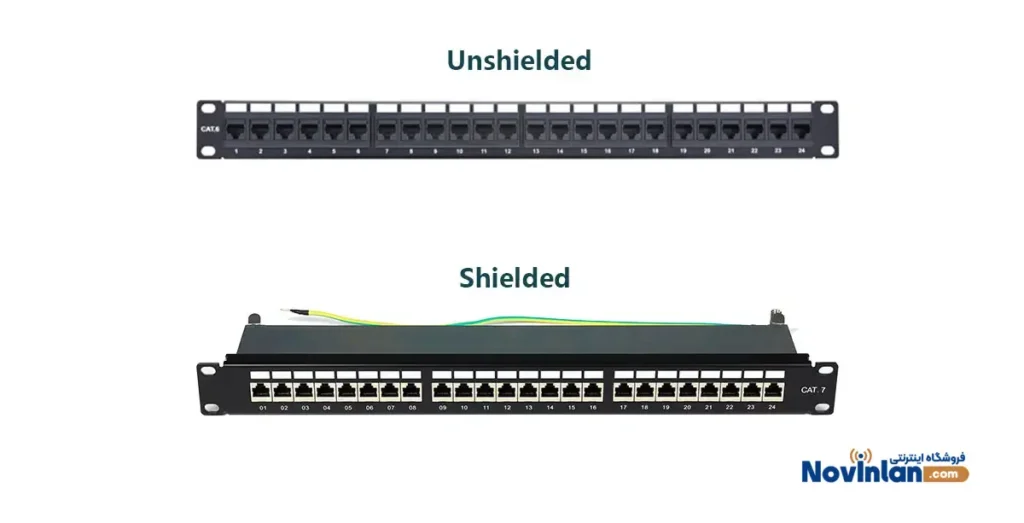

🧵 انواع پچ پنل از نظر نوع کابل و کیستون
📌 پچ پنل شبکه UTP (Unshielded Twisted Pair):
پچ پنلهای UTP رایجترین و مقرون به صرفهترین نوع هستند. آنها برای استفاده با کابلهای شبکه UTP طراحی شدهاند که هیچ گونه پوشش فلزی یا شیلدی ندارند.
- کاربرد: این نوع پچ پنل برای پروژه های اداری کوچک ایدهآل است. در این محیطها، معمولاً تداخل الکترومغناطیسی (EMI) زیاد نیست و کابلهای UTP عملکرد قابل قبولی ارائه میدهند.
- مزایا: قیمت پایینتر، نصب آسانتر و انعطافپذیری بیشتر در کابلکشی.
- معایب: مقاومت پایین در برابر نویز و تداخل الکترومغناطیسی.
📌 پچ پنل شبکه FTP/SFTP (Shielded Twisted Pair):
این پچ پنلها برای استفاده با کابلهای شبکه شیلددار (FTP یا SFTP) طراحی شدهاند. این کابلها دارای یک یا چند لایه پوشش فلزی (شیلد) هستند که از زوج سیمهای مسی در برابر نویزهای خارجی محافظت میکند.
- کاربرد: این نوع پچ پنل در محیطهای صنعتی، دیتاسنترها، بیمارستانها و هر جایی که تجهیزات الکتریکی زیادی وجود دارد و احتمال تداخل الکترومغناطیسی بالاست، ضروری است. شیلد فلزی به طور مؤثری از دادهها در برابر نویزهای ناشی از موتورهای الکتریکی، کابلهای برق فشار قوی و سایر منابع تداخل محافظت میکند.
- مزایا: مقاومت بسیار بالا در برابر نویز و تداخل الکترومغناطیسی، پایداری و عملکرد بهتر شبکه در محیطهای پرنویز.
- معایب: قیمت بالاتر نسبت به پچ پنلهای UTP و نصب پیچیدهتر که نیاز به دقت در اتصال شیلد به ارت (زمین) دارد.
🔢 انواع پچ پنل از نظر تعداد پورت

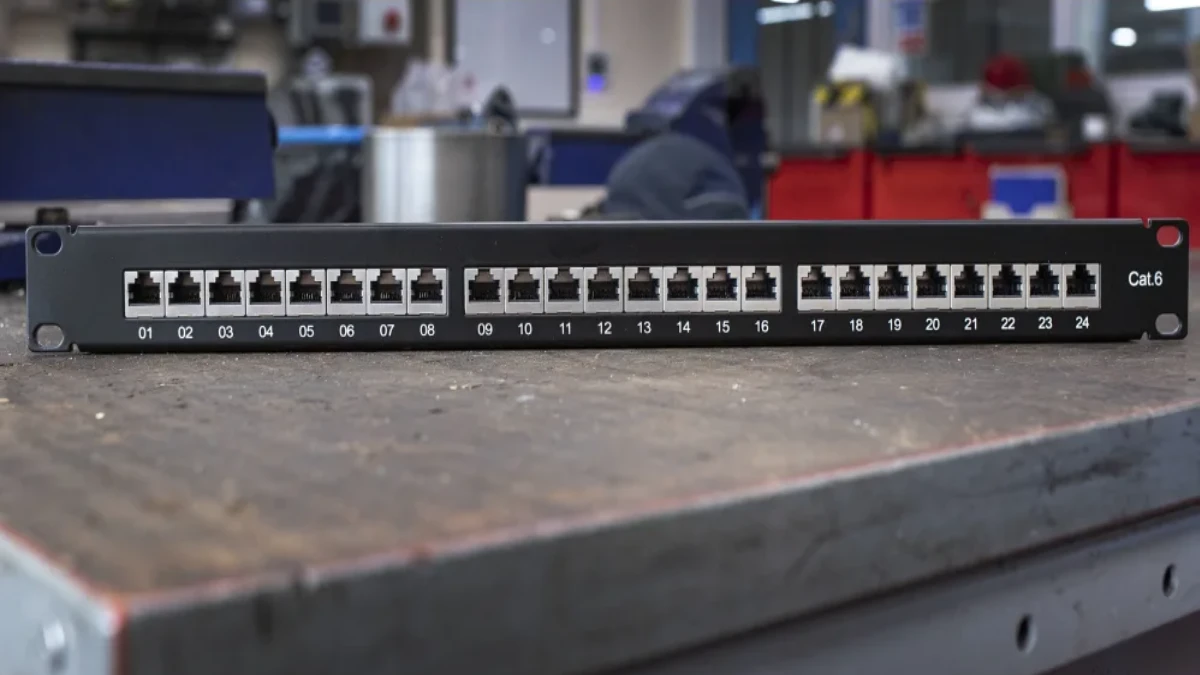

🔹 پچ پنل شبکه 24 پورت:
انتخابی مناسب برای پروژههایی با تعداد کابل کمتر یا تراکم پایینتر. این مدل در فضاهای کوچکتر مانند دفاتر کاری، واحدهای مسکونی یا رکهایی با فضای محدود کاربرد دارد و به مدیریت سادهتر کابلها کمک میکند.
🔹 پچ پنل شبکه 48 پورت:
طراحیشده برای شبکههایی با حجم بالاتر کابلکشی. در پروژههایی که تعداد کابلهای شبکه زیاد است، پچ پنل 48 پورت با تجمیع اتصالات در یک یونیت رک، به صرفهجویی در فضا و مدیریت منسجمتر کابلها کمک میکند.
🪛 آموزش چیدمان پچ پنل شبکه در رک
- انتخاب محل مناسب در رک:
- معمولاً در بخش بالایی یا میانی رک قرار میگیرد.
- باید بهگونهای نصب شود که کابلکشی آسان و منظم باشد.
- نصب پچ پنل با پیچ رکمونت:
- با استفاده از 4 عدد پیچ مخصوص رک به سادگی نصب میشود.
- سربندی و پانچ کابلهای شبکه به پشت پچ پنل:
- در پچ پنلهای Loaded مستقیماً به پشت پچ پنل پانچ میشوند.
- در مدلهای Unloaded ابتدا باید کیستون پانچ شود و سپس در پچ پنل قرار گیرد.

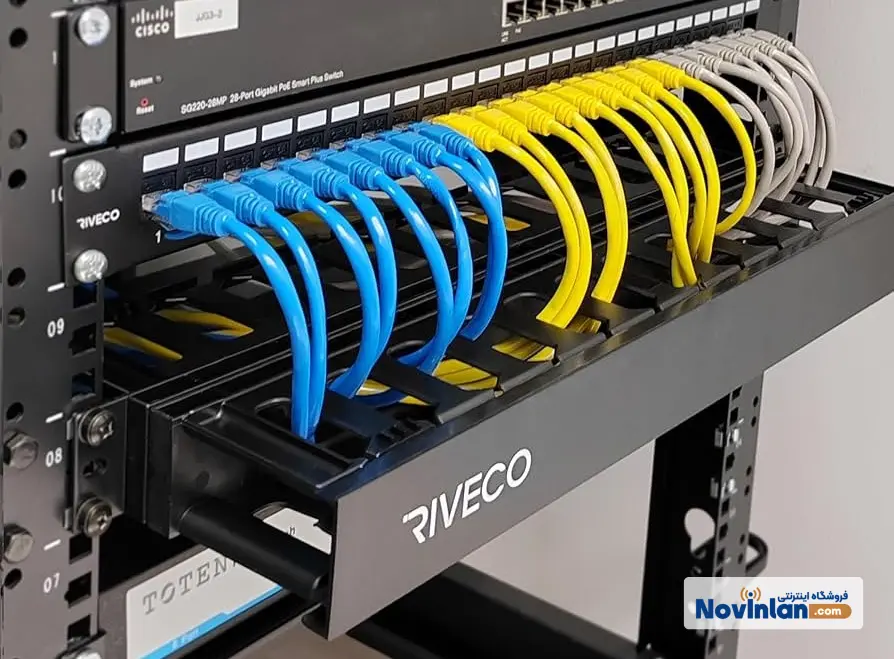

- استفاده از پچ کورد برای اتصال به سوئیچ:
- از جلوی پچ پنل با پچ کوردهای شبکه کوتاه (معمولا 30 سانت تا 0.5 متر) به سوئیچ متصل میشوند.
- استفاده از نگهدارنده کابل یا کیبل منیج:
- برای جلوگیری از آشفتگی پچ کوردها در رک شبکه توصیه میشود از ابزارهای مدیریت کابل مانند شانه رک یا نگهدارنده افقی استفاده شود.

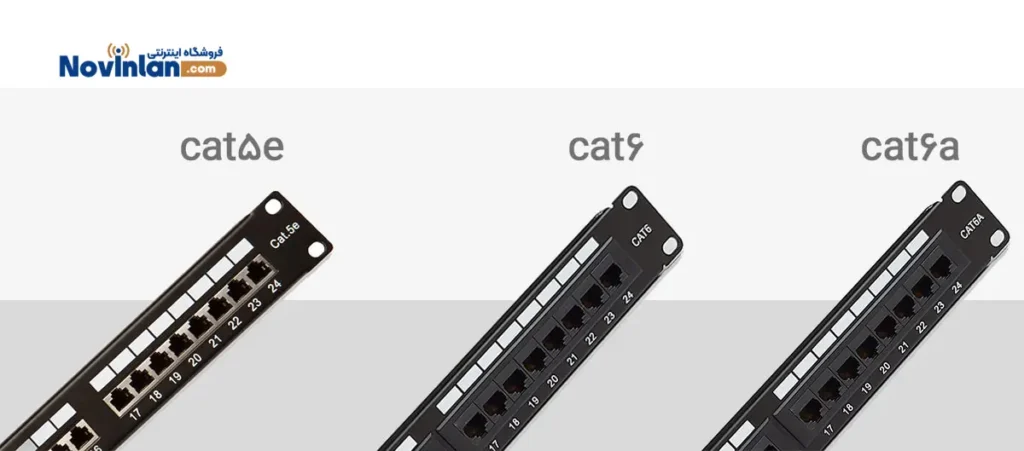

🧩 کیستونهای قابل استفاده در پچ پنل
در پچ پنلهای Unloaded میتوان از کیستونهای مختلف با توجه به نوع شبکه استفاده کرد:
🔸 کیستون Cat5e
مناسب برای شبکههای پایه و ادارات کوچک، با پشتیبانی از سرعت تا 1Gbps و پهنای باند 100MHz
🔸 کیستون Cat6
گزینهای استاندارد در پروژههای جدید؛ مناسب برای انتقال داده تا سرعت 10Gbps در فاصلههای کوتاه (حدود 55 متر)، با پهنای باند 250MHz
🔸 کیستون Cat6a
برای شبکههایی با حجم ترافیک بالا؛ انتقال پایدار 10Gbps تا فاصله 100 متر با پهنای باند 500MHz
🔸 کیستون Cat7
مخصوص پروژههای خاص و حساس به نویز؛ دارای شیلدینگ قوی و قابلیت انتقال اطلاعات با سرعت بالا در محیطهای پر تداخل، با پهنای باند تا 600MHz
🔳 برندهای معروف پچ پنل شبکه
وقتی صحبت از انتخاب یک پچ پنل با کیفیت میشود، برندهای معتبر نقش بسیار مهمی در تضمین عملکرد شبکه دارند. در ادامه، چند مورد از برندهای معروف پچ پنل شبکه را معرفی میکنیم که در پروژههای خانگی، سازمانی و دیتاسنتری بهوفور استفاده میشوند:
🔹 Legrand (لگراند)
لگراند یکی از شناختهشدهترین برندها در صنعت تجهیزات شبکه است. پچ پنلهای لگراند با کیفیت ساخت بالا، طراحی دقیق و سازگاری کامل با استانداردهای جهانی، در پروژههای حرفهای و دیتاسنترها بسیار محبوباند.
🔹 D-Link (دیلینک)
برند D-Link علاوه بر تجهیزات اکتیو، در زمینه تجهیزات پسیو مانند پچ پنل نیز عملکرد خوبی دارد. پچ پنلهای دیلینک با طراحی منظم و قابلیت مدیریت کابل بالا، برای شبکههای متوسط و حتی نیمهحرفهای گزینهای مقرونبهصرفه محسوب میشوند.
🔹 Unicom (یونیکام)
یونیکام یکی از برندهایی است که به دلیل تنوع در محصولات پسیو شبکه، مورد توجه قرار گرفته است. پچ پنلهای این برند از کیفیت بالایی برخوردارند و در بسیاری از پروژههای اجرایی استفاده میشوند، مخصوصاً برای مصارف سازمانی و دیتاسنترها.
🔹 Schneider Electric (اشنایدر الکتریک)
پچ پنلهای اشنایدر بهواسطه طراحی حرفهای و استفاده از متریال با کیفیت بالا، در پروژههای حساس و پرتراکم کاربرد فراوان دارند. این برند همچنین در حوزههای انرژی و اتوماسیون نیز شناختهشده است، که نشان از سطح فنی بالای محصولاتش دارد.
🔹 Netplus (نتپلاس)
نت پلاس یکی از برندهای اقتصادیتر در بازار است که پچ پنلهایی با تنوع بالا و قیمت مناسب ارائه میدهد. اگر به دنبال اجرای یک شبکه با بودجه محدود هستید، نت پلاس میتواند انتخاب خوبی باشد، بدون افت قابل توجه در عملکرد.
🔹 K-Net (کینت)
پچ پنلهای K-Net برای کسانی که به دنبال ترکیب قیمت مناسب با کیفیت قابل قبول هستند، گزینهای قابلتأملاند. این برند بیشتر در پروژههای اداری و نیمهحرفهای دیده میشود و به دلیل موجودی خوب در بازار، انتخابی در دسترس است.
✅ برای خرید انواع پچ پنل شبکه اورجینال از برندهای معتبری که در بالا اشاره شد، به دسته بندی پچ پنل شبکه در فروشگاه نوین لن مراجعه کنید.
📍 فروشگاه اینترنتی نوین لن: مرجع خرید پچ پنل و کیستون شبکه
فروشگاه نوین لن با ارائهی مجموعهای کامل از تجهیزات پسیو شبکه، بهترین گزینه برای تأمین نیازهای پروژههای کوچک و بزرگ شماست. ما انواع پچ پنلهای شبکه را در مدلهای UTP و SFTP، و همچنین در دو نوع لودد و آنلودد، برای پاسخگویی به هر نوع نیاز شبکه شما فراهم کردهایم.
علاوه بر این، تنوع بینظیر کیستونهای شبکه از برندهای معتبر جهانی در فروشگاه ما، به شما امکان میدهد تا دقیقترین انتخاب را برای زیرساخت شبکه خود داشته باشید.
چرا نوین لن را انتخاب کنید؟
ارسال سریع: سفارشات شما در سریعترین زمان ممکن به سراسر ایران ارسال میشوند. (تحویل سفارشات در شهر مشهد زیر 2 ساعت انجام میشود)
تضمین اصالت کالا و قیمت مناسب: ما کیفیت و اصالت تمام محصولاتمان را تضمین میکنیم و آنها را با قیمتی رقابتی به شما عرضه میکنیم.
مشاوره رایگان: کارشناسان ما آمادهاند تا شما را در انتخاب بهترین تجهیزات متناسب با نیازهای پروژهتان راهنمایی کنند.
🧾 جمعبندی
پچ پنل شبکه یک ابزار حیاتی برای سازماندهی کابلها، کاهش خطاهای اتصال و بهبود مدیریت شبکه است. با شناخت انواع پچ پنل، کیستونها و برندهای معتبر، میتوانید انتخابی هوشمندانه برای پروژههای شبکه خود داشته باشید. حتماً هنگام خرید به نوع کابل، تعداد پورت، برند و امکانات نصب توجه کنید.
